葉小姐家是屋齡20年的老公寓,長期在國外工作的葉小姐因有回故鄉定居的計劃,因此委託酷哥整理整間房子的基礎工程部份,施做的部份有廚房與兩間浴室打除重做ˋ兩面因牆面滲水造成的牆面壁癌整治與部份的冷熱水管因應廚具與熱水器的安裝而做位置的變更.
初步檢視電力線路,原有的電線廠牌為台灣知名大廠的太平洋電線,在110V的迴路使用線徑2.0mm的單芯線,220V的迴路使用線徑5.5mm^2的多芯絞線,符合現在家庭用電的標準,且電線銅芯的狀況良好無氧化的狀況,單就電線更新的部份是不需要的,但葉小姐反應放置於後陽台的洗衣機與烘衣機同時開啟會有跳電的情形發生,這代表著這一迴路的耗電量過大超出該迴路無熔絲開關的額定安培數,導致無熔絲開關跳脫做保護的機制,於是酷哥便轉往配電盤檢視.

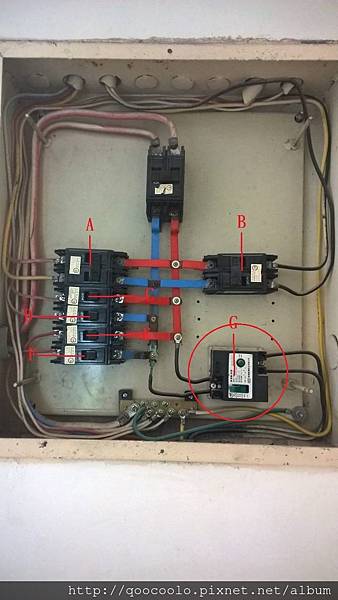

全室30坪,扣除2組供應冷氣的220V迴路(A與B),與一個偵測並保護電熱水器漏電的漏電斷路器(G,電熱水器已拆除不用),剩餘4組110V的迴路(CˋDˋE與F)供應客廳ˋ廚房ˋ前後陽台ˋ2間浴室與3間房間的用電,以目前家電多且耗電量大的時代來說,迴路數是明顯不足.

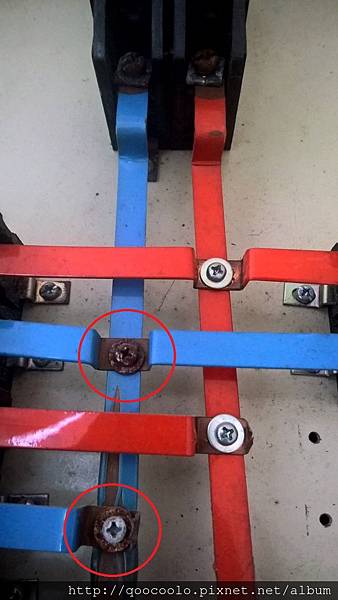

另外在無熔絲開關的接點與銅匯流排的鎖點處都有氧化生鏽的現象~
而在兩間浴室的電力部份,雖然都有安裝漏電斷路器,卻是安裝在浴室這麼潮濕的空間壁面上~
公用浴室
主臥浴室~
在與葉小姐分析過後,葉小姐決定增加迴路用數,並交由酷哥配置.在酷哥的配置構想中,全室各個空間分配一組獨立的迴路,並應葉小姐的使用需求,配置2組廚房的110V專用迴路供耗電量大的廚房家電使用與1組後陽台的110V專用迴路供洗衣機與烘衣機使用,插座部份也應葉小姐的需求做增加或更換位置.配置後的迴路數由原本2組220V迴路與4組110V迴路增加至3組220V迴路與11組110V迴路.另外因應廚具流理臺的位置ˋ熱水器移位與獨立浴缸的高度,這些區域的冷熱水管也一併更換位置~
原本安裝在後陽台的加壓馬達更換至頂樓,並增設加壓馬達的獨立迴路~

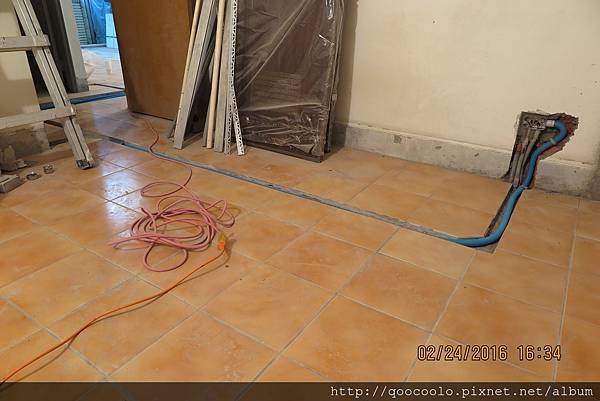

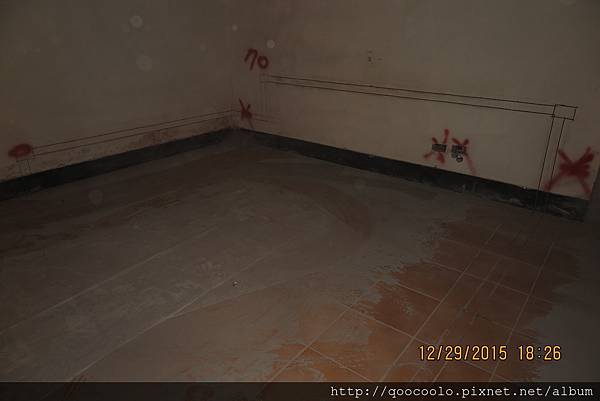

第一步,當然是打除管溝囉~
切割管溝時的粉塵,大到伸手不見五指阿!!!

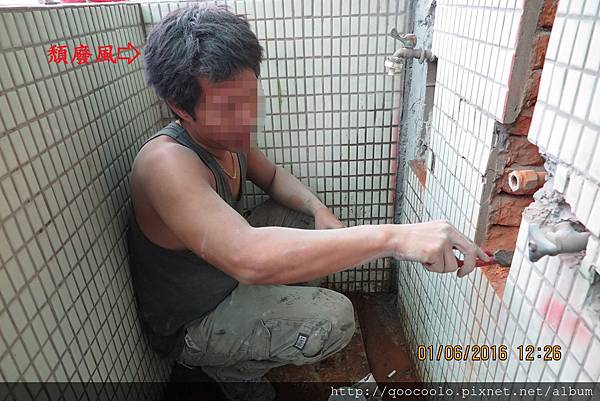

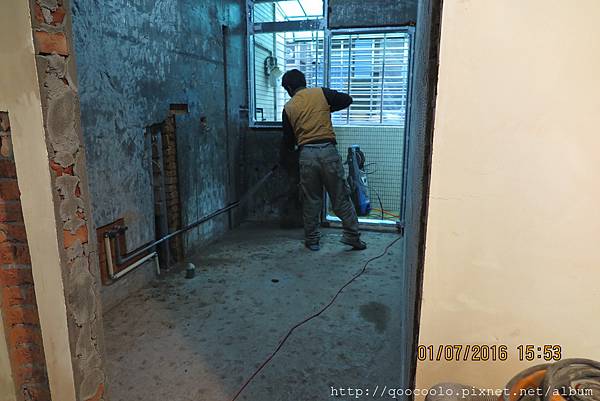

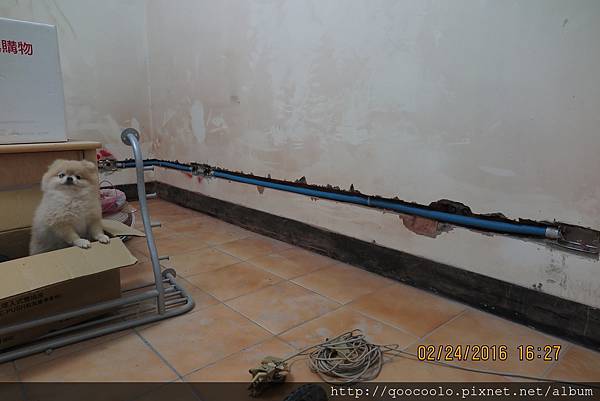

後陽台冷熱水管移位施工中,當然是由走頹廢風的酷哥親自操刀囉
酷之聲:自從有小幫手後,酷哥就開始不修邊幅,頂著流浪漢的造型到處流浪工作

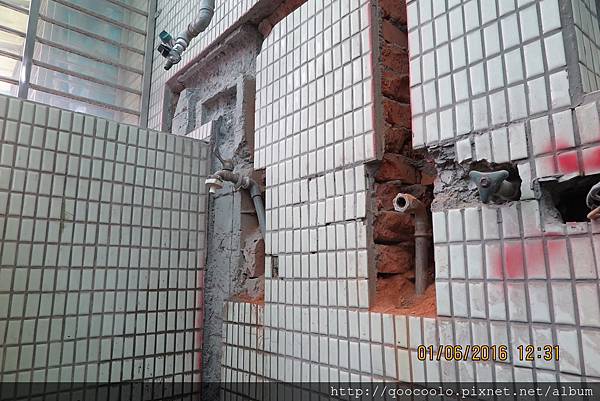

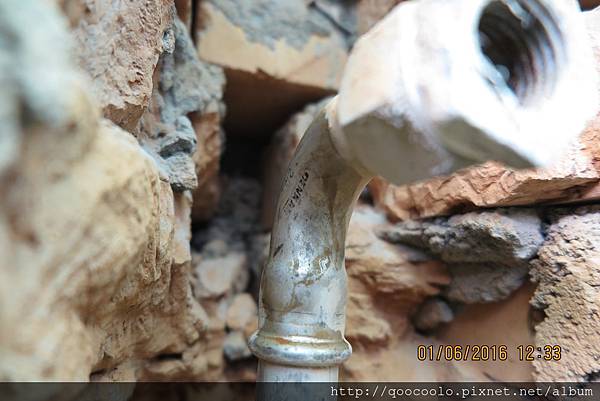

原有的熱水管不鏽鋼水栓接頭,20年前即使用日本BENKAN的不鏽鋼壓接另件,難怪水栓出口乾淨無任何生鏽的痕跡,足見BENKAN品質之優異~

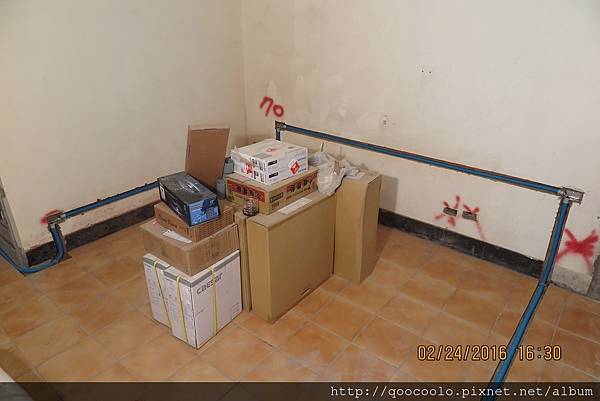

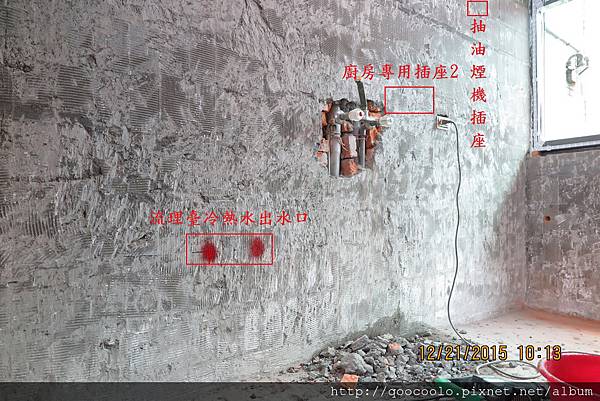

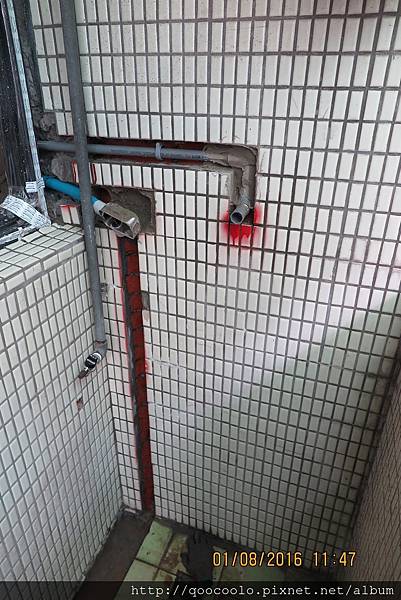

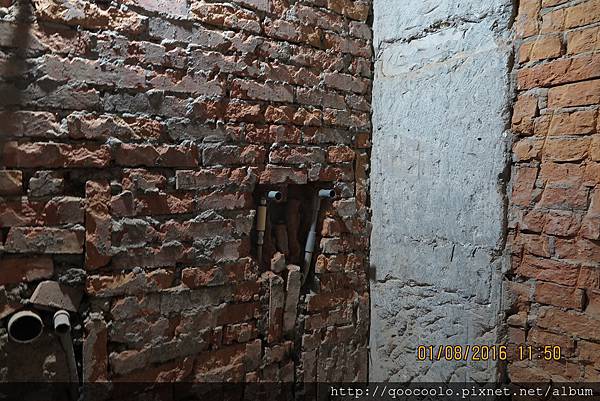

冷熱水管位置更換完成,廚房部份按照流理臺位置配置冷熱出水口~
公用浴室因會安裝獨立浴缸,配合獨立浴缸的高度將淋浴龍頭的冷熱出水口加高~

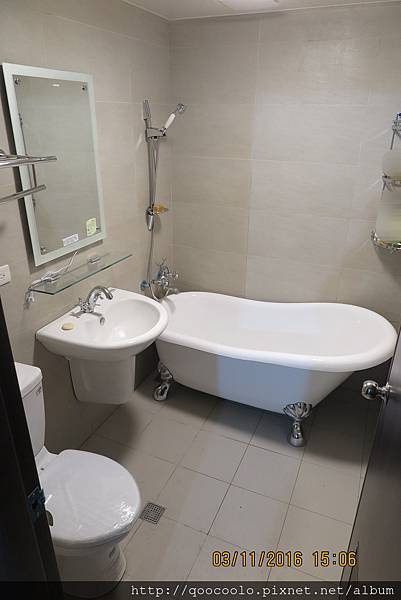

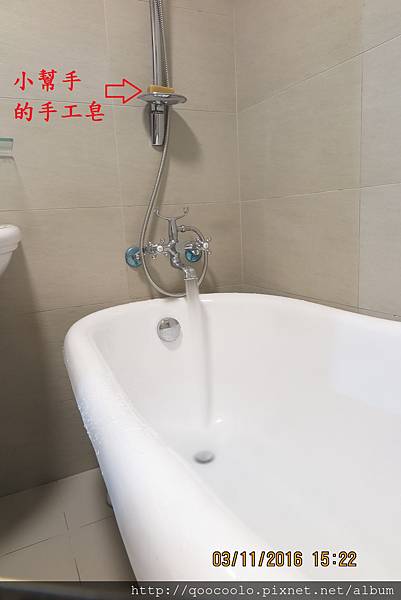

完工樣~
因應屋主的要求設計施工可是酷哥的強項,否則按照原本的淋浴龍頭出水口高度,沐浴龍頭和浴缸就卡到啦~

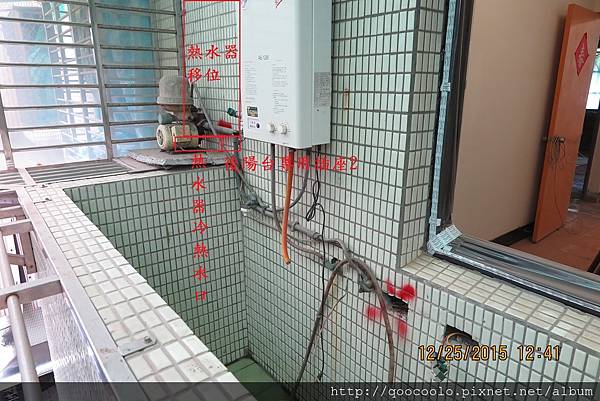

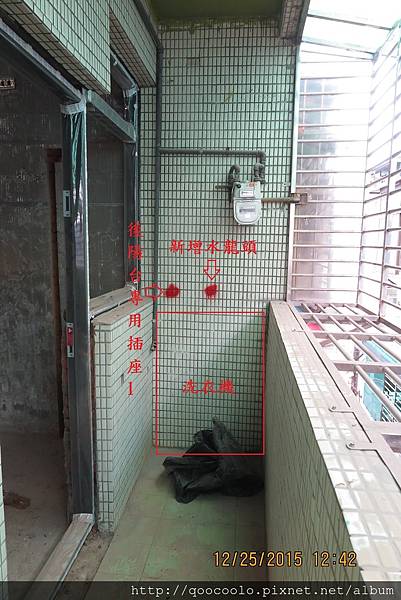

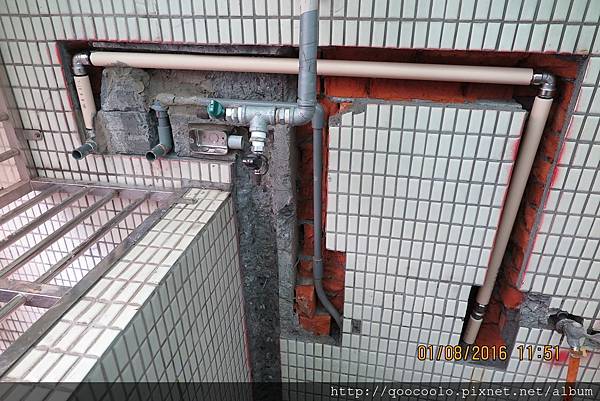

後陽台洗衣機放置處增加一出水口~
熱水器放置處的冷熱水出水口位置更換完成.原有的熱水管配置6分管徑的不鏽鋼壓接管,不是專職水電工程的酷哥僅有之前施工時剩餘4分管徑的不鏽鋼壓接管與日本進口接頭另件,這時有以下兩種做法~
1.截斷處使用異徑接頭(6分轉4分),之後到新的進水口皆使用剩餘4分管徑的不鏽鋼壓接管與4分的日本進口接頭另件.這個方法最省錢也最省工,但會損失水壓.(日本進口的接頭另件價格不斐,而6分接頭另件價格更比4分接頭另件價格高) .
2.截斷處使用6分的日本進口S接頭另件,之後到新的進水口皆使用6分管徑的不鏽鋼壓接管與6分的日本進口接頭另件.這個方法成本更高也更耗工,但完全不損失水壓.
有強迫症的酷哥,理所當然的選擇第二個方法,於是酷哥便帶著小幫手到A地買6分的日本進口接頭另件(1個S接頭ˋ2個90度彎頭和1個水栓彎頭,破千@@),再到B地買品質更佳的BNX美耐6分披覆不鏽鋼壓接管1支(披覆6mm發泡保溫層,7XX多元@@").管改好了,你們看到的就只是照片中的一支熱水管,後續水泥粉刷完成後,你們更只會看到一個熱水進水口,卻完全不會知道我在施工當下的用心

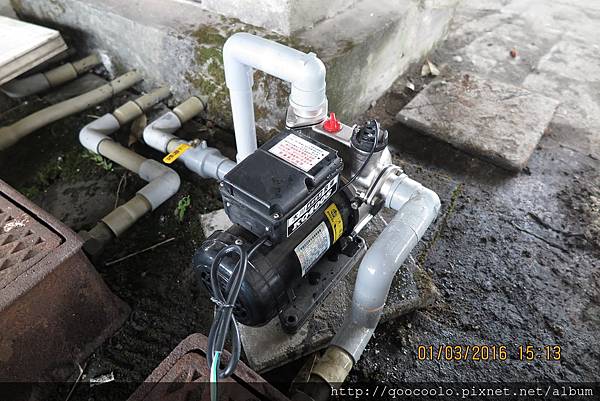

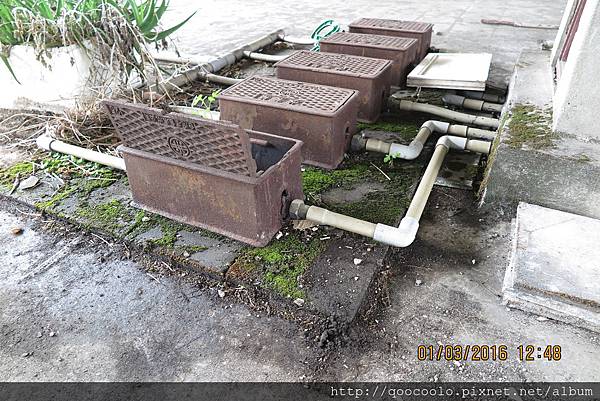

加壓馬達更換至頂樓處,使用木川KQ400S 1/2HP不鏽鋼恆壓加壓泵浦(我是不鏽鋼控
),配置獨立的110V迴路並搭配無熔絲漏電斷路器~

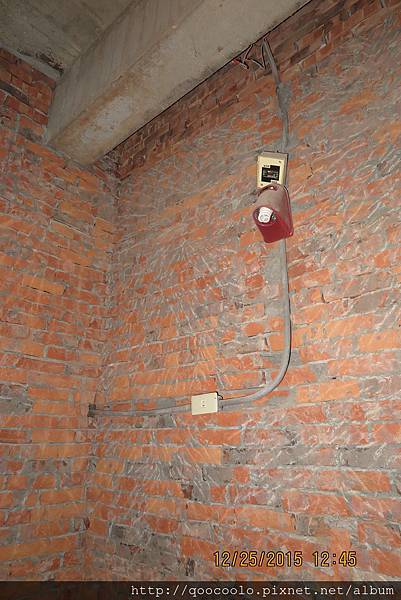

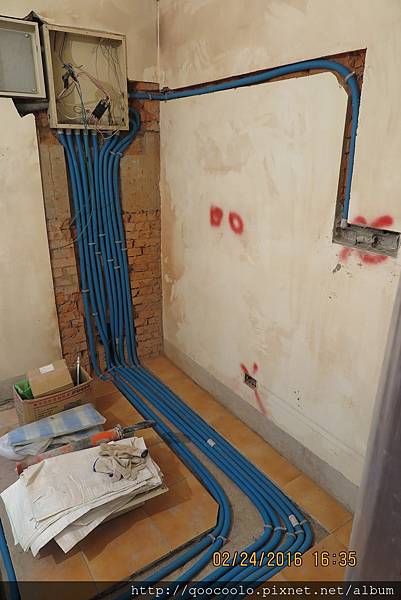

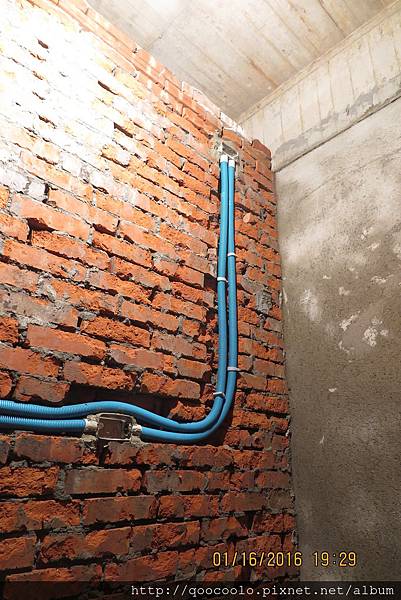

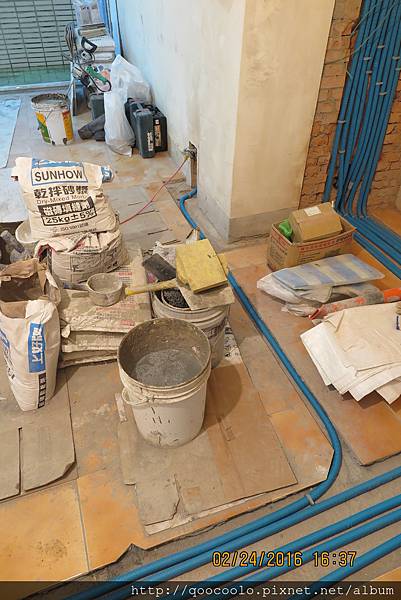

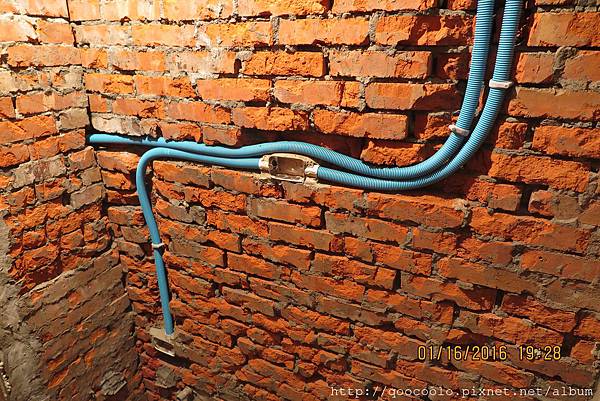

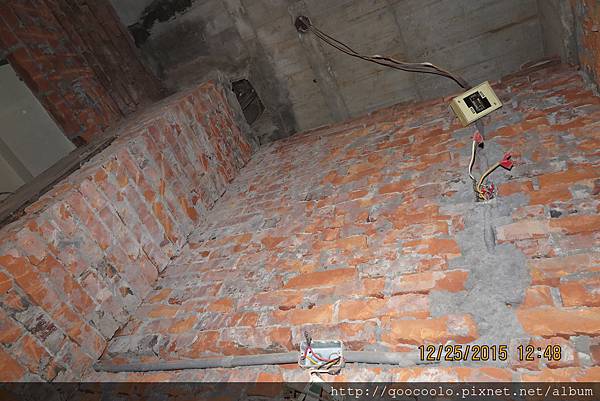

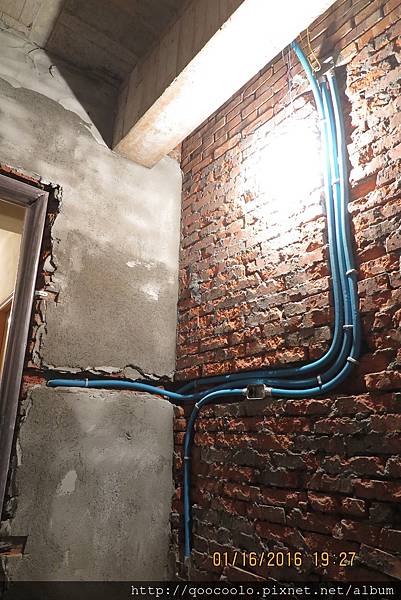

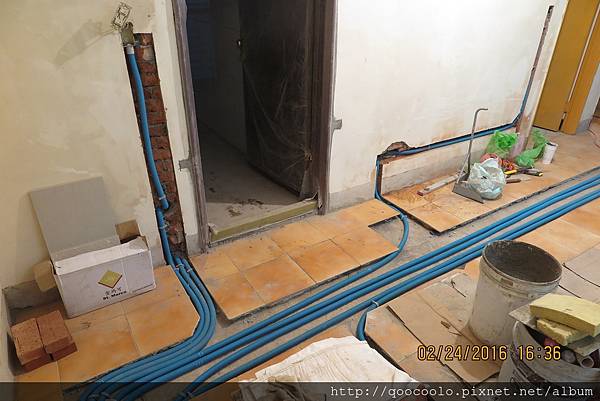

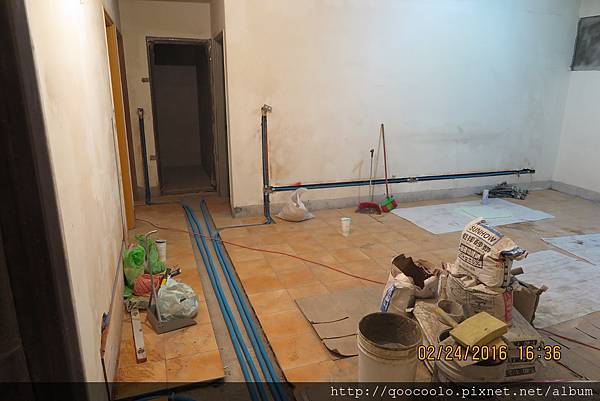

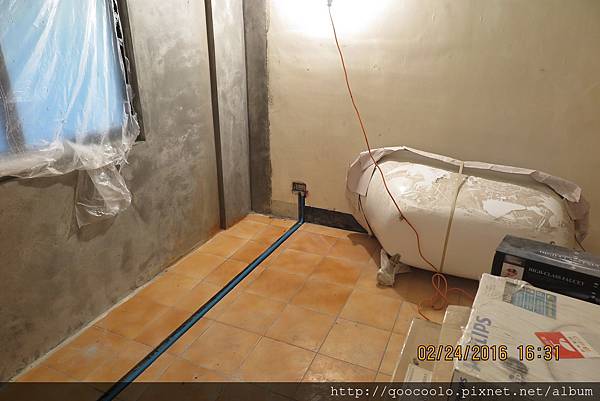

給水管路部分搞定,我們回到室內搞電力部份.在管溝打除後,開始配置電管與接線盒,使用的是6分管徑的CD管~
書房,嚴格的小酷哥盡職的監工中
~
更衣間~
主臥室~
公用浴室~
主臥浴室~

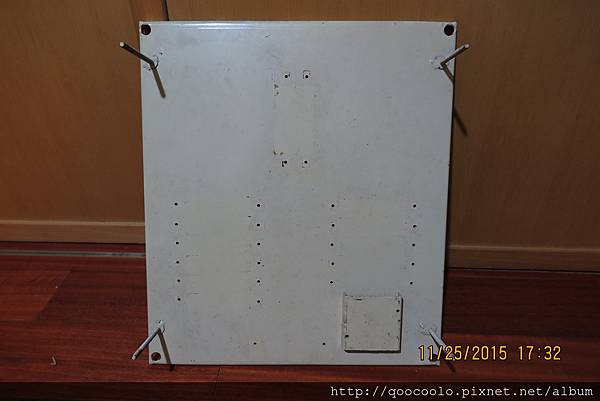

在配電盤部份,可以選擇更換新型的品型匯流排分電箱,主銅排與分路銅排為一體成型製成,改良傳統匯流排的缺點-匯流排各分路銅排與主銅排僅以單支螺絲固定,電阻較高ˋ導電效率較低,而銅排雖有使用熱縮管做絕緣包覆,但螺絲頭無法包覆,有感電的危險.但原有的配電盤箱體空間足夠,酷哥決定自己改裝,首先拆除底盤先做加工~

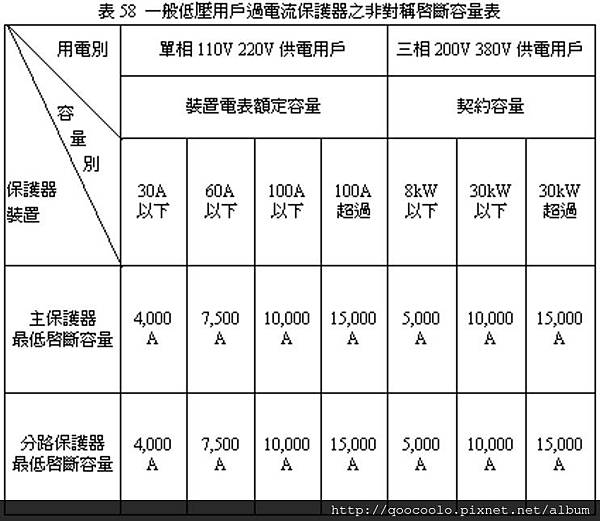

這裡先介紹酷哥選用的無熔絲開關.一般家庭配電大多使用基本款啟斷容量(IC,短路電流的容許值,IC須大於故障短路最大電流才不致燒毀 )只有5KA的無熔絲斷路器,但參考電工法規的建議,家庭用電的單相3線式系統,裝置電表額定容量在100A以下建議搭配啟斷容量10000A(10KA)的無熔絲斷路器~

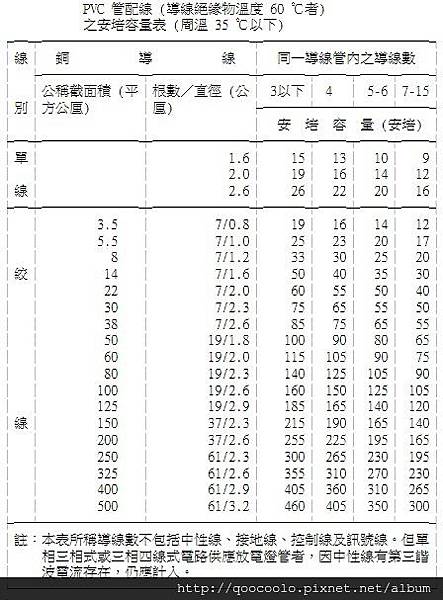

而在無熔絲開關的額定容量部份,參考電工法規的規定(PVC配管),110V用的2.0mm單芯線其能負荷的安全電流為19A,220V用的5.5mm^2多芯絞線其能負荷的安全電流為25A,而葉小姐家的進屋線為22mm^2的多芯絞線,其能負荷的安全電流為60A(以上數值為同一電管內3條電線以下,超過則能負荷的安全電流值降低).

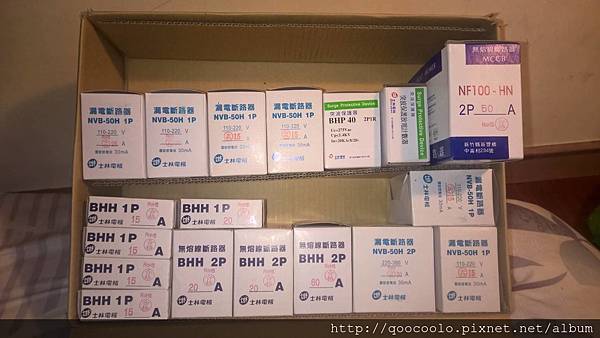

配合所使用的電線線徑大小選用無熔絲開關,因此在葉小姐家的無熔絲開關選用士林電機的產品,一般區域的無熔絲斷路器使用啟斷容量15KA的BHH等級,電器會接觸到水的區域則使用無熔絲漏電斷路器,啟斷容量同為15KA的NVB-50H等級.而在無熔絲開關的額定容量部份,110V 2.0mm單芯線的迴路使用15A,110V 5.5mm^2多芯絞線的專用迴路使用20A,220V 5.5mm^2多芯絞線的迴路使用20A,總開關因應進屋線線徑22mm^2多芯絞線使用60A.另外因應葉小姐家位於常下雨的基隆,又是在頂樓,因此建議葉小姐安裝可以防落雷擊中時產生的突波破壞電器的突波保護器.

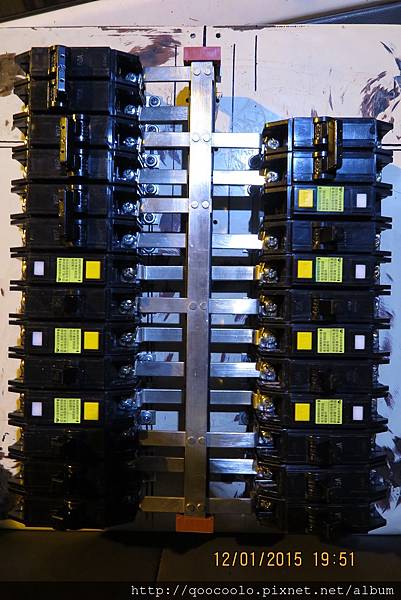

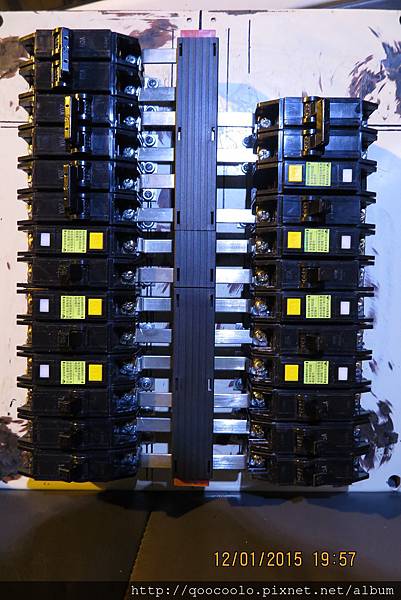

無熔絲開關選定後,將所有的無熔絲開關安裝至加工後的底盤,並送至專做銅匯流排的公司按照無熔絲開關的位置客製匯流排,此客製化的匯流排主銅排與各分路銅排以銅質鉚釘做接合,不鬆脫安全性佳,且電阻低ˋ導電效率高,銅排之上並配置ABS防火絕緣材質護蓋,避免感電造成危險!
單相3線式系統,紅黑代表火線L1與L2,白色則代表中性線N~

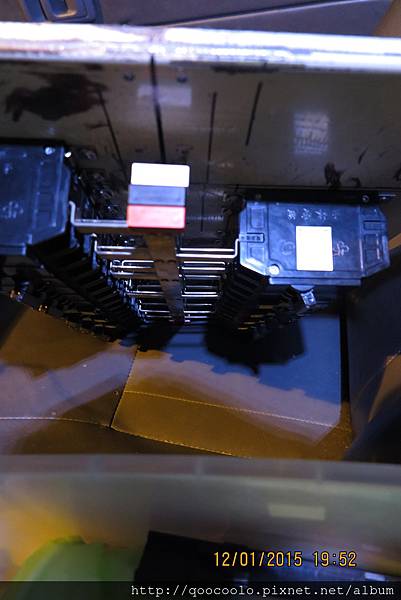

L1與L2平均分配給各分路開關,以達用電平衡~
安裝ABS防火絕緣材質護蓋,避免感電~

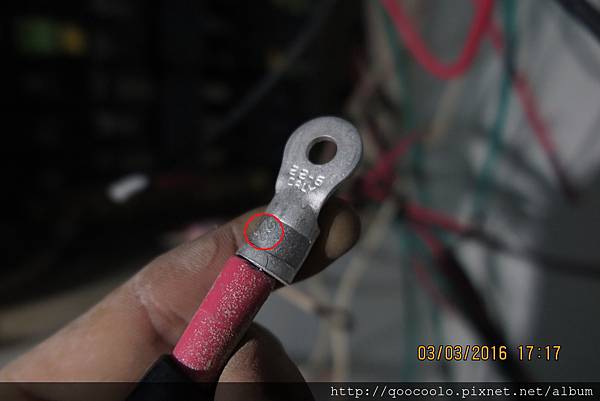

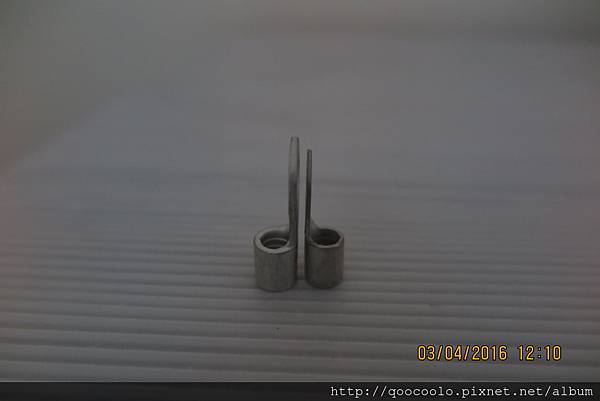

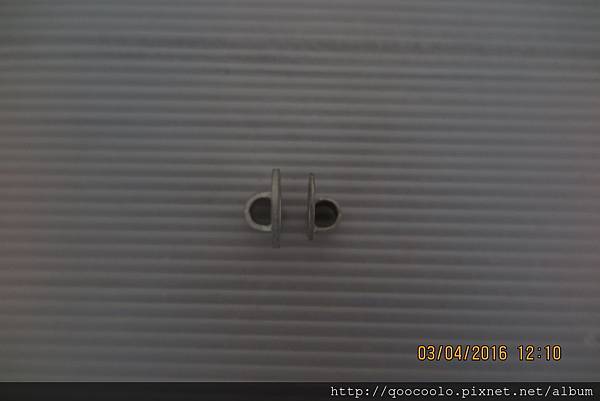

在電線與無熔絲開關接點連接處,使用正規厚度的R型端子做連接.照片為兩顆同為線徑14mm^2用的R型端子,正規厚度(左邊)的端子與一般水電材料行販售(右邊)的端子,厚度可看出非常明顯的差異~
在壓接R型端子部份使用日製MARVEL的壓接鉗,壓接完成後的端子背面會留下如刻印般相對應線徑的號數,不僅能讓自己確認壓接了正確的孔位,更是警惕自己多少線徑的電線就該壓接相對應線徑的孔位,攸關用電安全,半點馬虎不得!
原本的進屋線除了配置2條線徑22mm^2的火線與1條線徑22mm^2的中性線,另有配置1條線徑8mm^2的接地線,但當初的水電卻未為屋內各迴路配置接地線,僅在箱體做短接的動作~

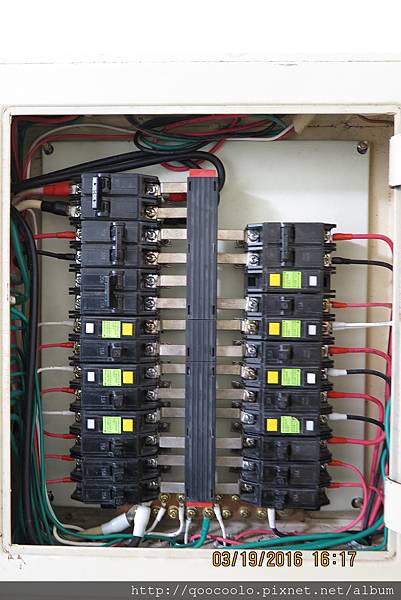

更新後的配電盤加裝接地銅排,並為各迴路配置接地線~

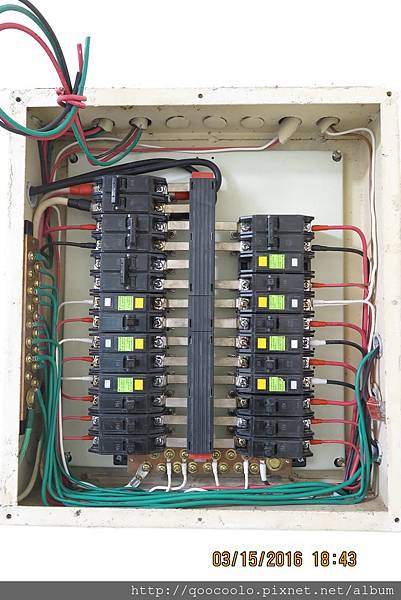

配電盤配置完成,中性線銅排(系統接地)與接地線銅排(設備接地)並做短接的動作~

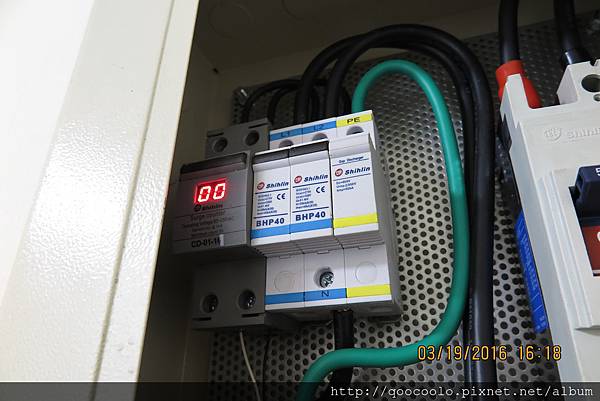

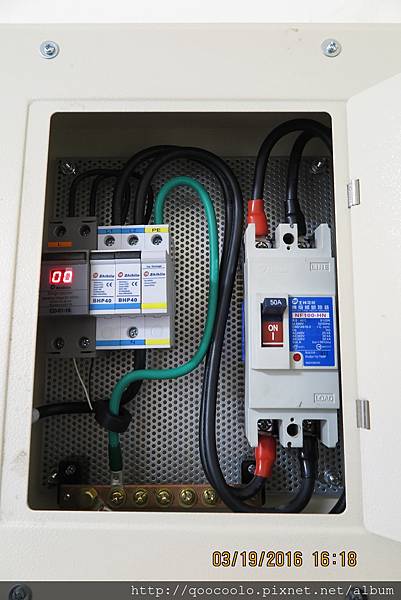

士林電機突波保護器安裝完成~
使用最大放電流保護40KA等級的BHP40 2P1R~
插座部份,原本的插座接線使用串聯的方式,這種方式在施工上較為省工,但當該迴路某一個插座故障時,後面的插座連帶的都會沒電~

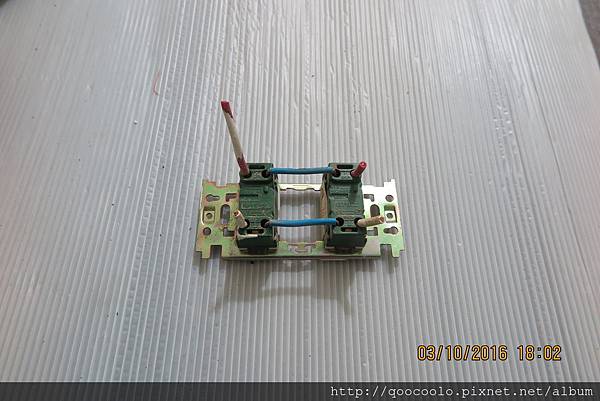

酷哥的接線方式採並聯,一般110V迴路(使用線徑2.0mm單芯線)的插座使用國際牌星光系列附接地插座(耐電流15A),各個插座皆獨立,不受前面的插座影響,當插座故障沒電時檢修容易.在電線連接部份使用德國WAGO的快速接頭,減少人為纏繞電線時的失誤~

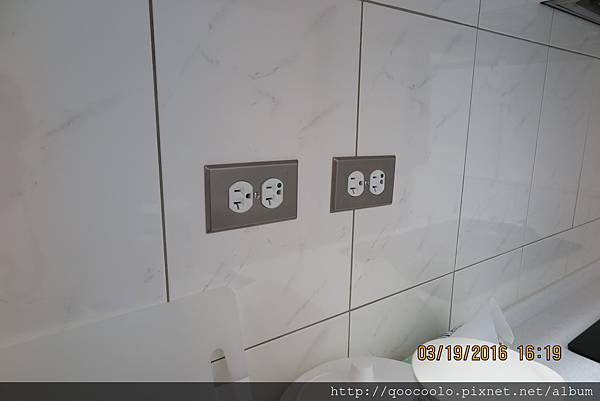

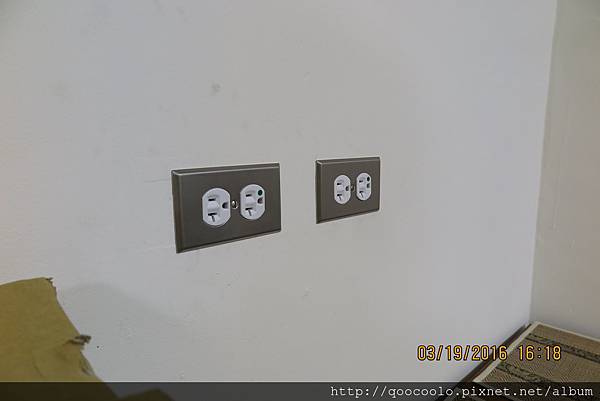

廚房110V專用迴路(使用線徑5.5mm^2多芯絞線)的插座使用美國COOPER醫療級附接地插座(耐電流20A)~

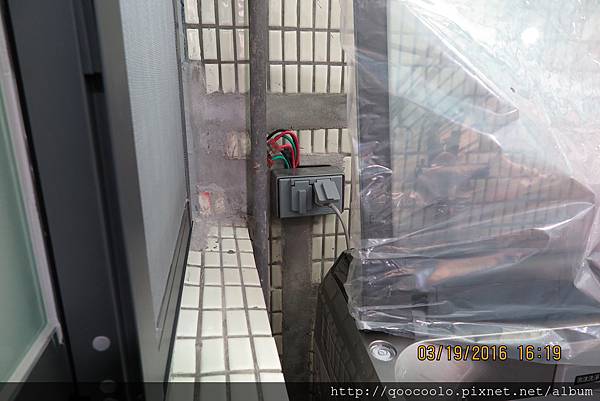

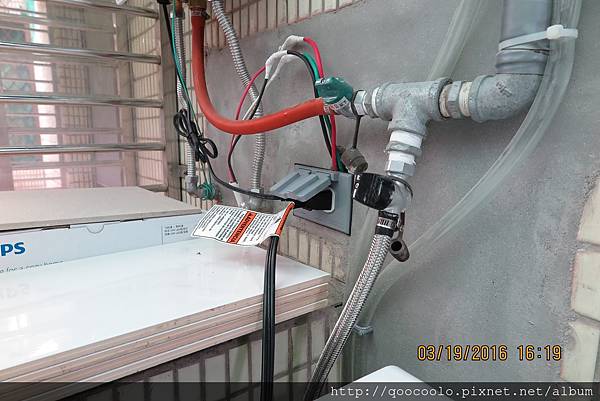

後陽台110V專用迴路(使用線徑5.5mm^2多芯絞線)的插座同樣使用美國COOPER醫療級附接地插座(耐電流20A),另安裝鋁製防水蓋板~

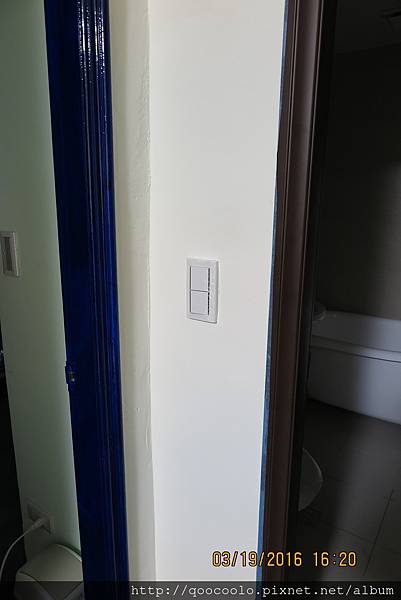

電燈開關部份使用國際牌星光系列螢光開關,在浴室部份為方便讓葉小姐使用,將燈具與抽風機的開關分開控制~

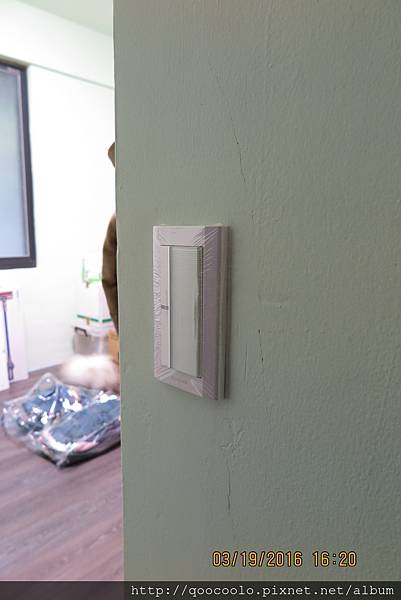

房間的開關則配合牆面的油漆顏色使用國際牌COSMO ART系列典雅綠~
初次配置全室的電力線路工程,酷哥只能感謝葉小姐願意信任並給我機會,衷心感謝...
從最初的迴路配置>管溝打除>電管埋設>拉電線>燈具安裝>插座安裝,到最後的配電盤整理,全由酷哥與小幫手兩個人慢慢的一個接一個步驟完成!看著當初的構想能夠按照計畫進行並逐漸轉變為實際的景象,感覺是如夢似幻卻又是那麼的理所當然,畢竟酷哥花了大量的精神與時間在了解單相三線式系統(在水電工程裡算是幼稚園等級Orz)於家庭配電上的原理與重點,使用的材料與施工的方式只有唯一的最高指導原則-用電安全!
酷哥雖然不是專業的水電師傅,但在家庭配電部份可是不比專業的水電師傅差喔
