去年六月份時,酷哥有幸承接到這間八樓無電梯老公寓的兩間浴室整修工程(文章還沒寫...),這裡室內原先的屋主就規劃成七間雅房出租,而現任的屋主本著投資的觀念於是購買下來,主要承租給附近世新大學的女學生(在這裡施工的小雀幸阿).

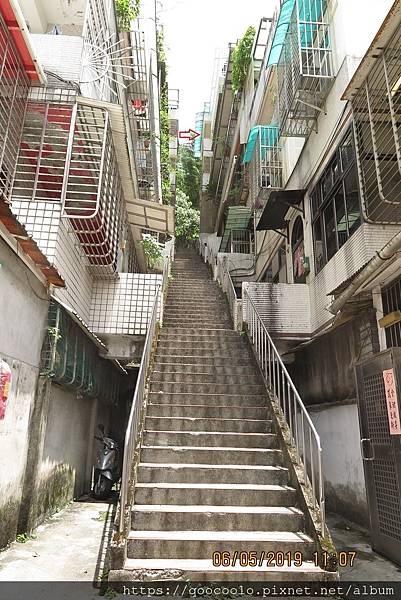

八樓無電梯(紅色箭頭處),很難想像有這種公寓齁...每天上工光爬完這段階梯就沒力了

這裡前陣子還有新聞報導勒,主要是訪問外送員,正好酷哥前往施工,然後就意外的第一次上了新聞阿母,挖滴加喔

因浴室防水層破裂導致樓下滲水造成鄰居的困擾,而屋主在找上酷哥前已找過兩家廠商施工卻未解決問題,希望這次藉著酷哥的神之手確實終結鄰居的煩惱!(感謝前面兩位師傅賜給酷哥工作)

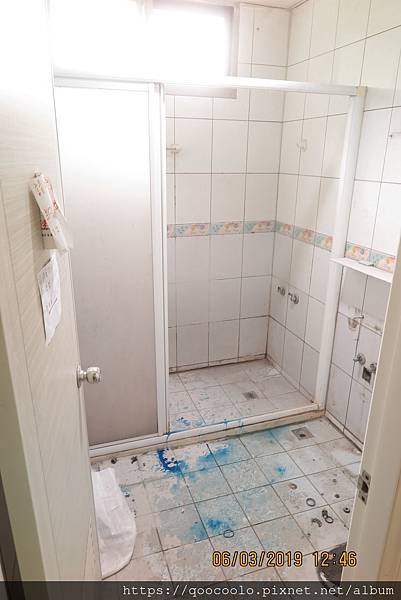

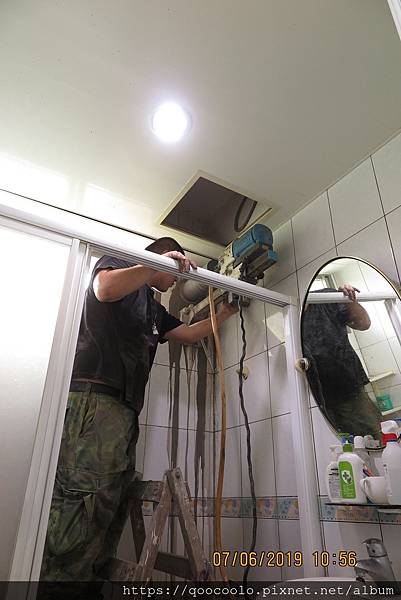

小浴室~

大浴室~

而在施工過程中酷哥得知屋主在購買後並未更動室內的配線,七間雅房僅220V冷氣用的線路有設置分電錶供收取電費用,110V的線路則供學生們免費使用;查看開關箱發現這七間雅房的220V線路全由一顆搭配14mm^2線徑的無熔絲開關供應,然而幹線也不過是線徑14mm^2卻搭配75A的無熔絲開關(按照電工法規規定,請參考表16-7 PVC管配線,線徑14mm^2電線應搭配50A的無熔絲開關).....考慮到學生們的居住安全且電線也已老舊,在酷哥的解說後,屋主決定更換並加大進屋線,七間雅房的線路並重新配置.

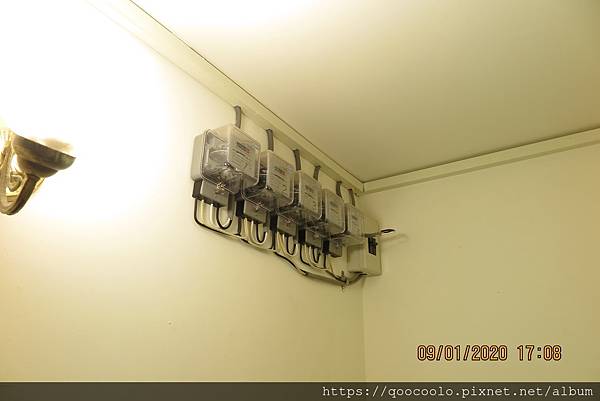

七間雅房僅220V冷氣用的線路有設置分電錶供收取電費用~

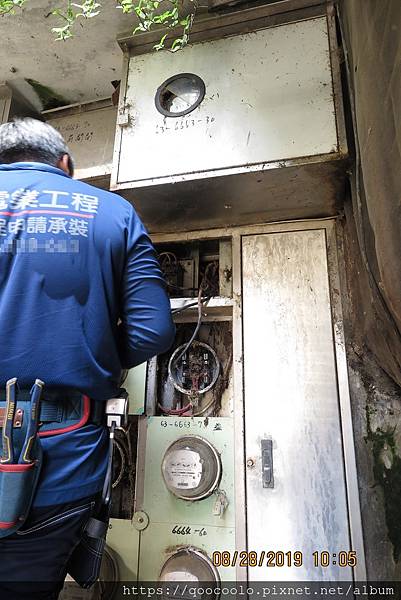

進屋線部份酷哥委由合格的電力承裝業者施工~

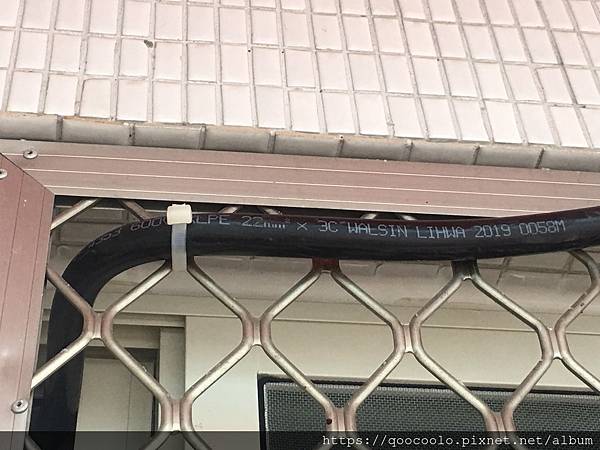

幹線部份使用華新麗華XLPE電纜線(在同一導體的條件下,XLPE電纜較PVC電纜可容許的電流較大),電線線徑22mm^2~

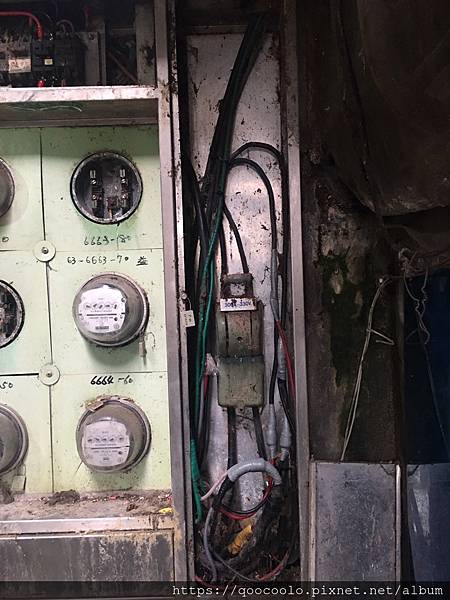

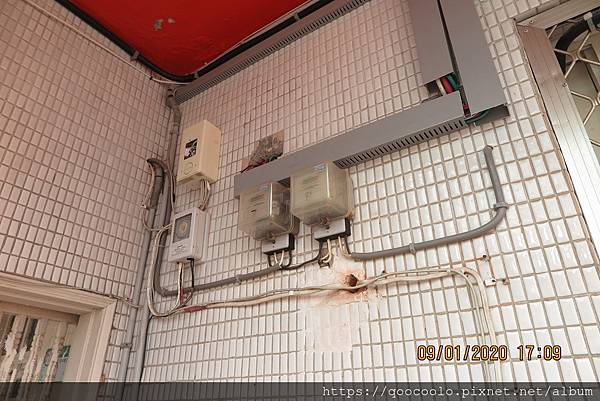

在台電電錶處配置有接地線,然後並未拉至戶內,趁著這次施工一併將接地線拉至戶內~

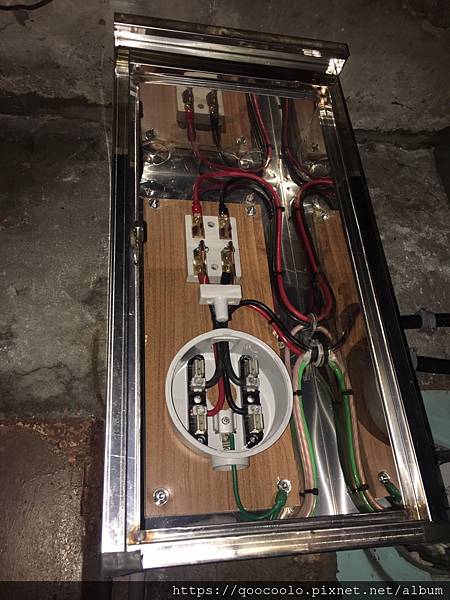

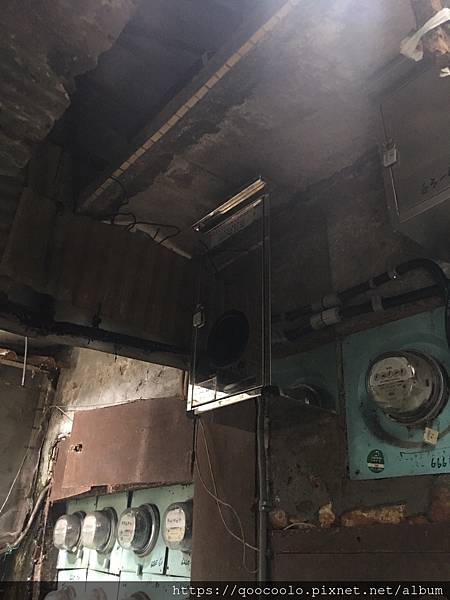

電錶移至獨立箱體內,因應線徑22mm^2並設置錶前閘刀開關~

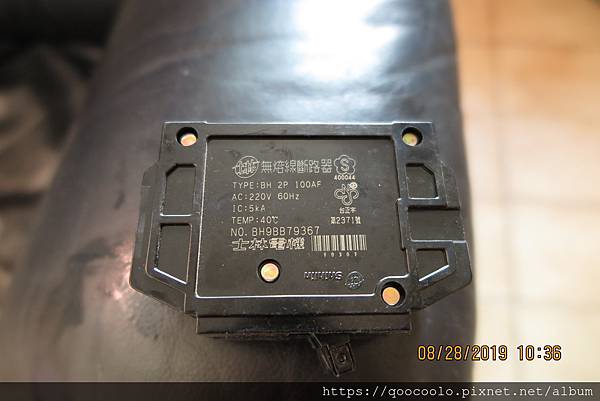

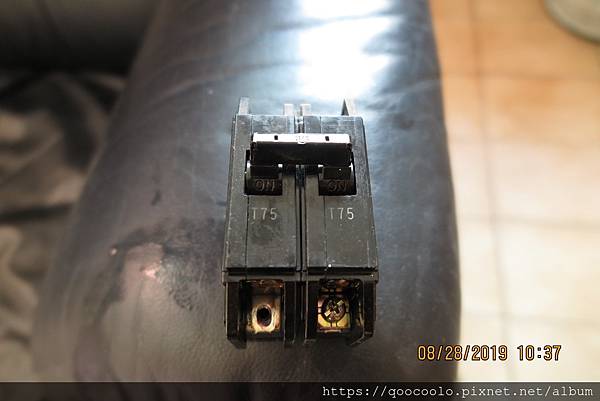

室內開關箱部份,原先的幹線14mm^2卻搭配75A而ICU 5KA的無熔絲開關~

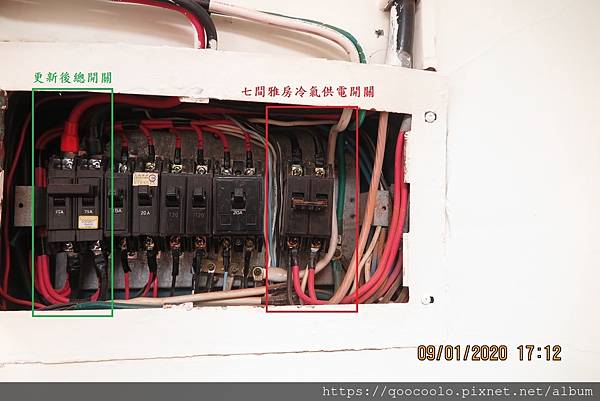

更新後的總開關因應22mm^2 XLPE電纜能容許更大的電流,加大一級使用75A而ICU 10KA的無熔絲開關~

在進屋線部份都搞定後,接著換酷哥上場(拖到前天才完工)!

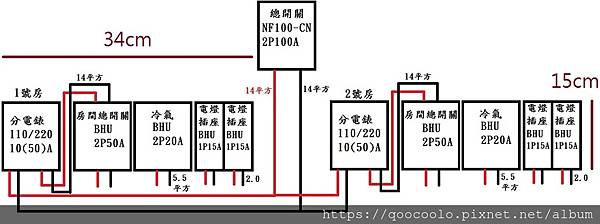

首先計畫七間雅房的迴路與無熔絲開關的配置,酷哥設計每一間雅房除了一組220V的迴路供冷氣使用,另提供兩組110V的迴路,其中一組110V的迴路供電燈與一個插座使用,另一組110V的迴路則供二個插座使用.在雅房的幹線部份使用太平洋14mm^2 PVC電線並搭配50A而ICU 10KA之無熔絲開關,220V迴路使用太平洋5.5mm^2 PVC電線搭配20A而ICU 10KA的無熔絲開關,110V迴路則使用太平洋 2.0mm PVC電線搭配15A而ICU 10KA的無熔絲開關.

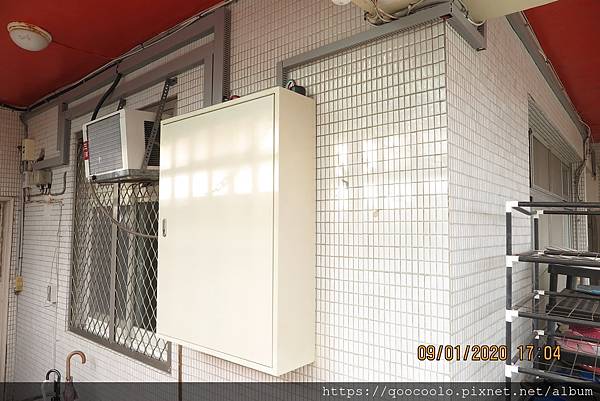

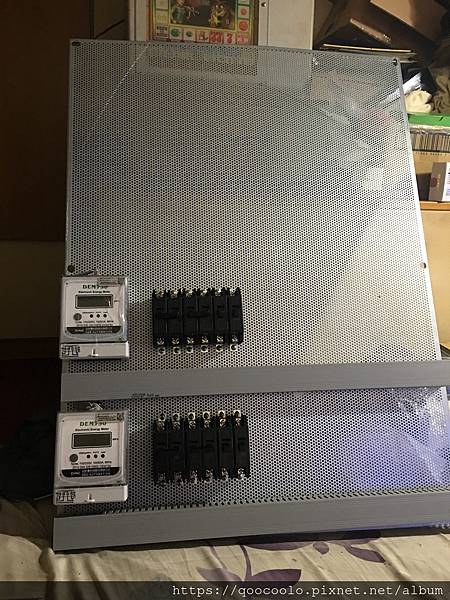

計算好無熔絲開關加上分電錶的尺寸,購買照華加厚的鐵製動力箱(大誤!酷哥忽略得扛上八樓,粉重阿),開始著手安裝~

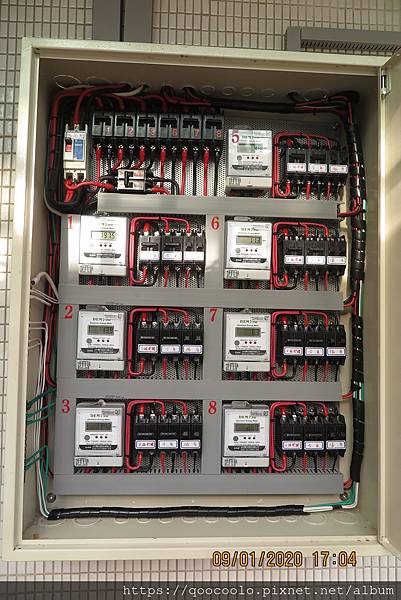

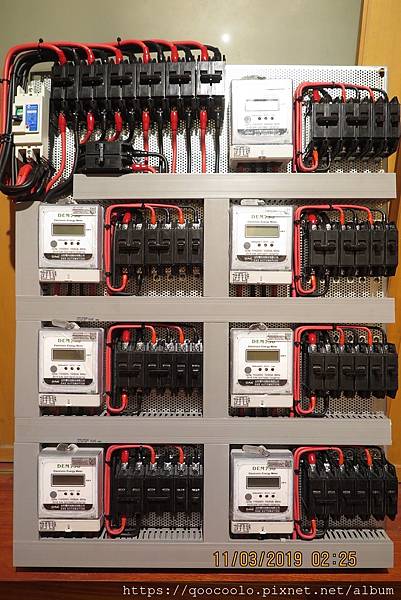

安裝與配線完成~

這碩大的開關箱(鐵製還加厚哦)加上裡面這些分電錶ˋ無熔絲開關與電線,要爬上八樓真的是要酷哥的老命...我要邁入40歲了捏.....

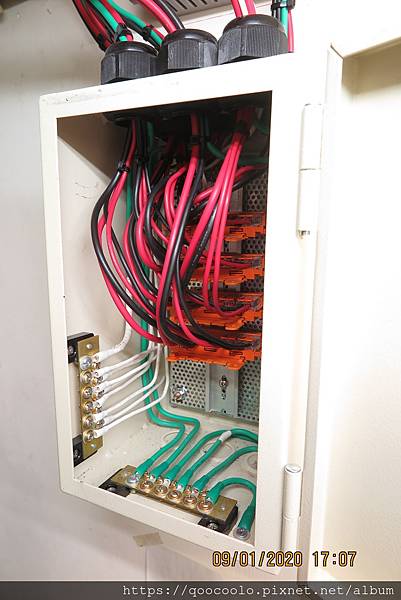

考慮到房間位置因素,避免打擾每次拉線必經過的房間同學,在室內另設置一中繼開關箱~

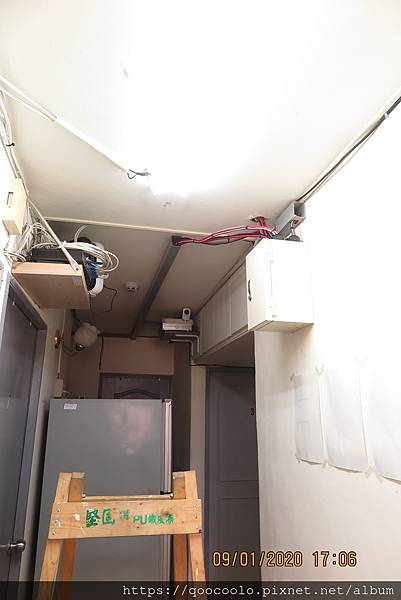

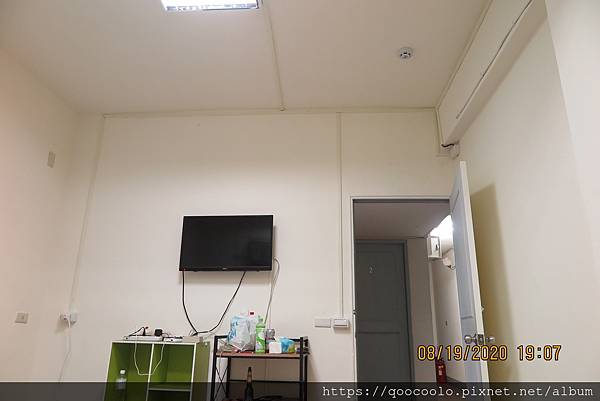

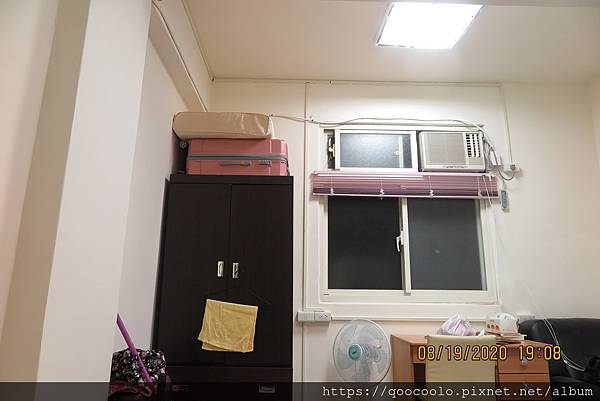

雅房內配線完成(僅取一間房間做代表)~

七間雅房通電囉!對比過去的線路配置,每間雅房各自擁有獨立的無熔絲開關做為保護,增加接地線避免漏電的危害,足夠的幹線線徑提供充裕的使用電流,平均的迴路配置避免單一插座負荷過大,一切只為給學生們更安全的用電環境!

在酷哥過往接觸的房東裡(酷哥通常接不到"房東"的生意因為偶粉貴...),房東們通常不願花太多錢在整修做為出租用途的房子上,大多以堪用即可為原則,然而我們這一場的屋主為了房客們的居住安全卻願意花十多萬元在更新眼睛看不到的電力線路部份,而浴室僅有一間漏水,為了讓房客們有更好的生活環境,屋主更是兩間浴室一併整修翻新,雖然這裡室內外觀不比那些裝潢的美輪美奐的房子來的賞心悅目,但住的安心不才是符合"家"的本質呢?雖然你得每天爬樓梯上八樓啦
